機械、機械550mmコイルの幅を作る波形鉄板シートを形作るCr12 Cの母屋ロール

基本情報
起源の場所: 中国
ブランド名: Saibo
証明: CE/ISO
モデル番号: 80-300
最小注文数量: 1 セット
価格: negotiation
パッケージの詳細: 海洋の輸送のために適した
受渡し時間: 90日
供給の能力: 1 年ごとの 300 セット
詳細情報
製品名: マシンを構成するC / Zの棟木ロール 力: 15KW+5.5KW+1.5kwX3
母屋のサイズ: 80-300 鋼鉄厚さ: 1.5-3.0mm
デコイラー: 手動か油圧 場所: 16 の場所
ローラー材料: クロムまたは黒い処置の Cr12 ラインのサイズ: 約 11.5mx3.1x1.6m
ドライブ: ギヤ ボックスの 2 つの側面 容器の必要性: 1X40GP+1X20GP
ハイライト:

機械を作る圧延シャッター ストリップ

,

機械を作る波形鉄板シート


製品の説明

主要なspeficication:

  • 鋼鉄厚さ(t):1,5のmmから(少なくとも) 3,0のmmへの;
  • プロフィールの高さ(h):80のmmから(少なくとも) 300のmmへの;
  • フランジの幅(b):40のmmから(少なくとも) 80のmmへの;
  • フランジの高さ(c):12のmmから(少なくとも) 20のmmへの;
  • 最高の穴径の偏差:+2のmm/0 mm



1. プロフィールのデッサン:

機械、機械550mmコイルの幅を作る波形鉄板シートを形作るCr12 Cの母屋ロール 0

2. プロセス フローの図表

機械、機械550mmコイルの幅を作る波形鉄板シートを形作るCr12 Cの母屋ロール 1



指定

いいえ   技術仕様及び注目
1

5T油圧decoiler



  • 鋼鉄コイルの幅:550のmm;
  • コイルの内部直径:変数、470のmmから520のmmから
  • 最高のコイルの重量:5000のKg;
  • 主要なモーター力:5.5KW
  • 水力:4kw
2

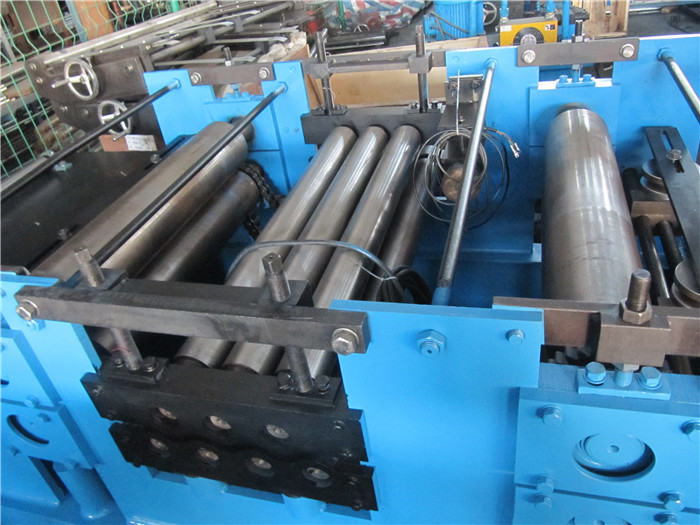

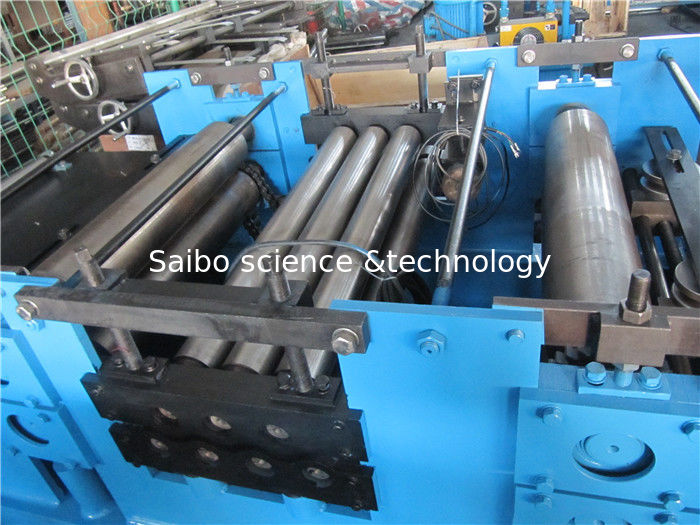

部分を水平にすること



  • Flattenerのローラー:甲革は3つのローラー、です4つの場所です(合計は7つのローラーです)
  • Flattenerのローラー材料:SAE 1045の熱処置の硬度48-52 HRC。
  • Flattenerのローラー:材料は堅くなり、和らげるSAE 1045です
3

打つおよび前切断システム



  • 顧客の基盤はロール形作る前に打つデッサンを、この機械必要性採用します2単位の油圧打つシステムを提供します。
  • 切断は異なったサイズを作りなさい場合平らで切刃を変えるそう必要性を切りません。
  • 水力:5.5kw

4

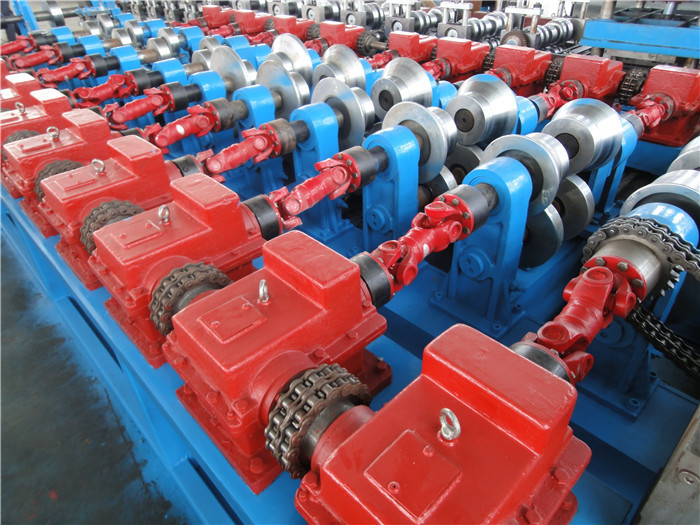

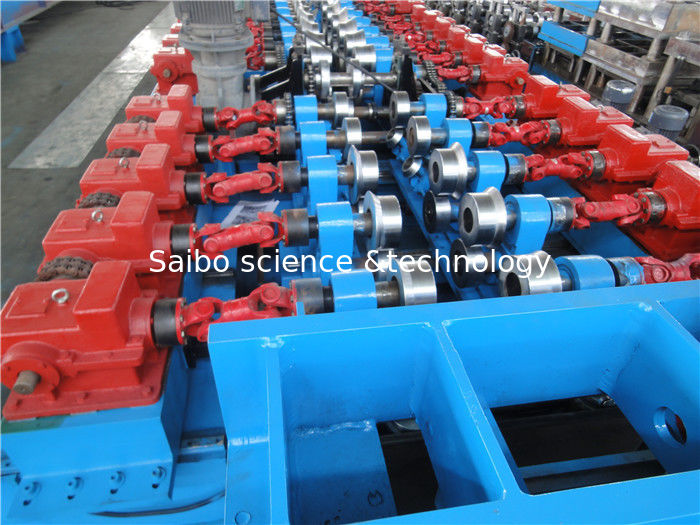

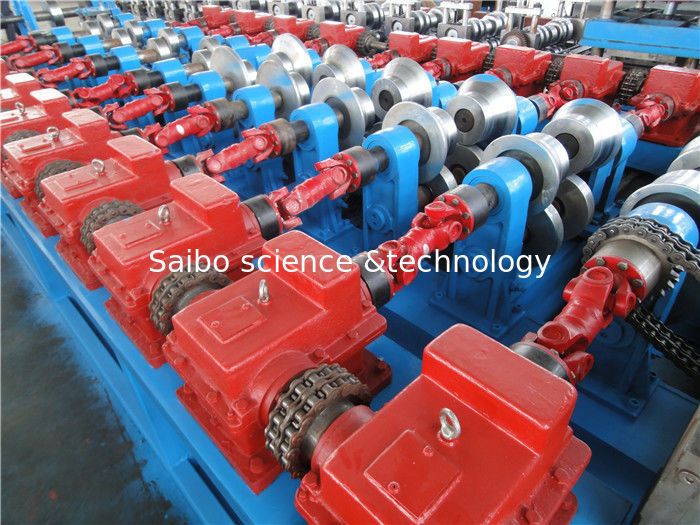

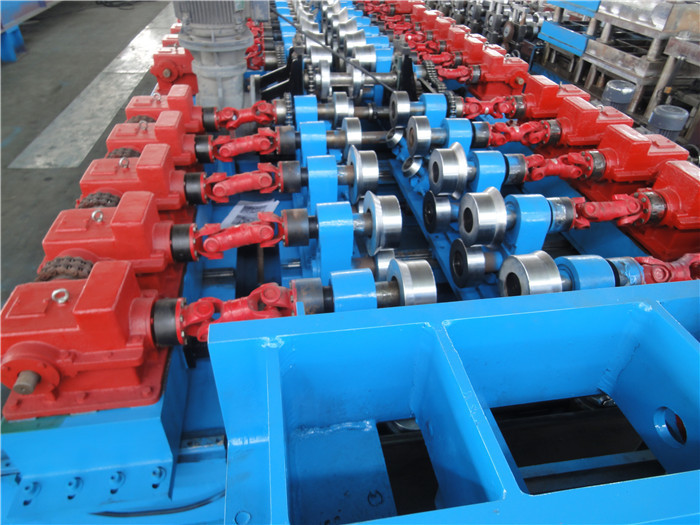

機械を形作る主要なロール





  • 厚さの範囲:1.5-3.0mm
  • 主要なモーター力:15kw
  • フランジおよび幅を調節して下さい:1.5kwX3によって
  • ロール場所:16の場所
  • シャフトの直径:¢76mm材料:癒やし、和らげることのSAE1045
  • ギヤ ボックスのドライブ



5

訂正はシステムを調節します



  • まっすぐであるプロダクト シートの訂正。
6

油圧装置



  • 水力:5.5kw
  • 働き圧力:調節可能な20Mpa
  • 電磁弁:3グループ
  • 油圧オイル:46#油圧オイル
  • 量:1
7

計算機制御のキャビネット





  • プロフィールの長さおよび量のプログラム可能な設定
  • オペレーティング システムの言語:英語および中国語
  • 長さ及び量を制御するのに使用されるコンピュータ。機械は長さに自動的に切れ、停止必要な場合に量は達成されます
  • 長さの誤りは容易に改めることができます。
  • PLCのブランド:松下電器産業
8

テーブル



  • プロダクトを出て来ます機械から支えて下さい
  • 量:2単位



4. 保証

  • 保証:郵送物の日付からの1年の保証
  • 保証:

1:郵送物の日付後の1年間製造上の欠陥による機能不全に対して保証される。修理は無料でなされます。

2:修理は保証期間の間に続の状況の変更の自由に行われません

- 損傷は自然災害が原因で起こります

- 機能不全はユーザーの間違いが原因で起こります

- 機能不全は修正が原因で起こります

- 機能不全は取付けの後でそれ以上の動きか郵送物が原因で起こります

3:保証期間の間に機械を維持するために製造業者のエンジニアが購入者の工場に送ればあるなれば1日あたりの航空券、交通機関の費用、ホテル、食事および100$は購入者の記述のためです。
