| Place of Origin: | China |
|---|---|
| ブランド名: | Saibo |
| 証明: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| 価格: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| ハイライト: | 4mm シロロール 形作機,液体式デコイラーシロロール形作機,液体式デコイラーシロ形作機 |
||
自動シロロール形作機,ギアによる,水力切断システム
1主要な仕様:
| 違う | 材料の仕様 | |
1 | 適した素材 | GI,MS,Q345 |
2 | 原材料の幅 | 敷き布団の大きさから |
| 3 | 厚さ | 20.0〜4.0mm |
2. プロセスフローのグラフ
液体脱コイル器具 ショベルヘッド装置 (補助型給餌+レベルリング) 切断前 ロール形作機 切断・廃棄物回線収集 サーボ移動式パンシング 液体切断 スタッカー
3部品の仕様
| 1 解巻器 | ||
| 機能 | ストライプを巻き開き,最初のパスのロール中に必要なバックストレスを維持する. | |
| 含めること | ハイドロリックサポートアーム,自動ハイドロリック | |
| 負荷能力 | 最大15トン | |
| マンドル番号 | 1 マンドル | |
| 2 形づくりの機械 | |
| 1) についてショベルヘッド装置 | |
| 機能 | 鋼のコイルの頭を開くために使用され,曲がる部分を直し,プレートヘッドをスムーズにピンチロールに入るようにします |
| レベルアップ | 合計 5 巻,2 巻上部と 3 巻下部 |
| レベルリングロール材料 | 40CR,HCR50 |
| 2) 前切断 | |
| 機能 | ローリングを形作る前の平面切断,コイルを交換するために使用する |
| 刃の材料 | D2, 58-62 HRC硬さ |
| 3) 主なロール形成 | |
| スタンドを形作る | について26駅 |
| メインフレーム | 全梁の溶接 |
| ローラー材料 | Gcr15 消化 HRC58-62 度,全体的な完成回転 |
| シャフト直径 | 上軸: Φ155mm 全体 |
| 軸材 | 40CR,消し,加熱した |
| ドライブ | 変速箱ごとに各形状ステーション |
| 形成速度 | 0-12m/min;操作者が制御できるもので,制御ボックスで調整できます. |
| 形状するモーター | 45KW*2ACモーター |
| 3サーボモバイブルパンシング | |
| 機能 | パンチプロフィールを指定した位置に |
| 形づくりの後のパンチング | 必要な長さにロールを形成した後,シートパンチ |
| パンチング・モーション | 11KWのサーボモーターで飛んでいる |
| パンチ模具の材料 | D2 熱処理 58-60° |
| 4水力切断システム | |
| 機能 | プロフィールを指定した長さに切る. |
| 形づくりの後に切る | 必要な長さにロール形成後にシートをカット |
| 切断運動 | 切るときにメインマシンを停止します |
| 刃の材料 | D2 熱処理 58-60° |
| 5 スタッカー | |
| 機能 | 液圧装置によって調整することができます. |
| サイズ | 3m (長さ) * 1.5m (幅) |

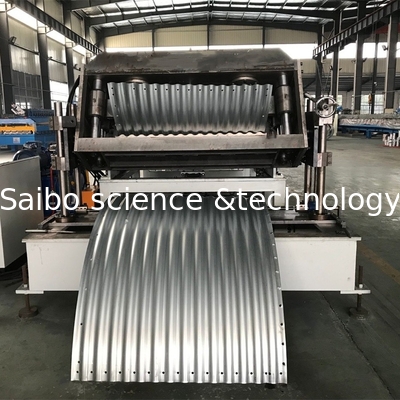

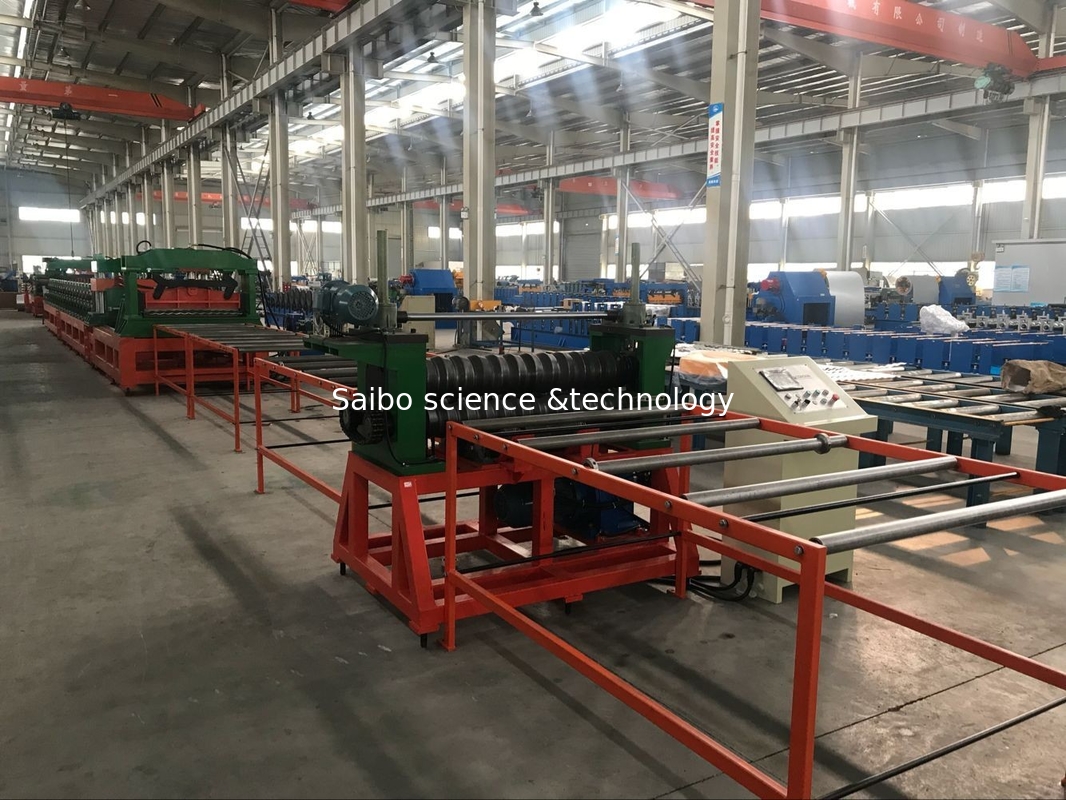

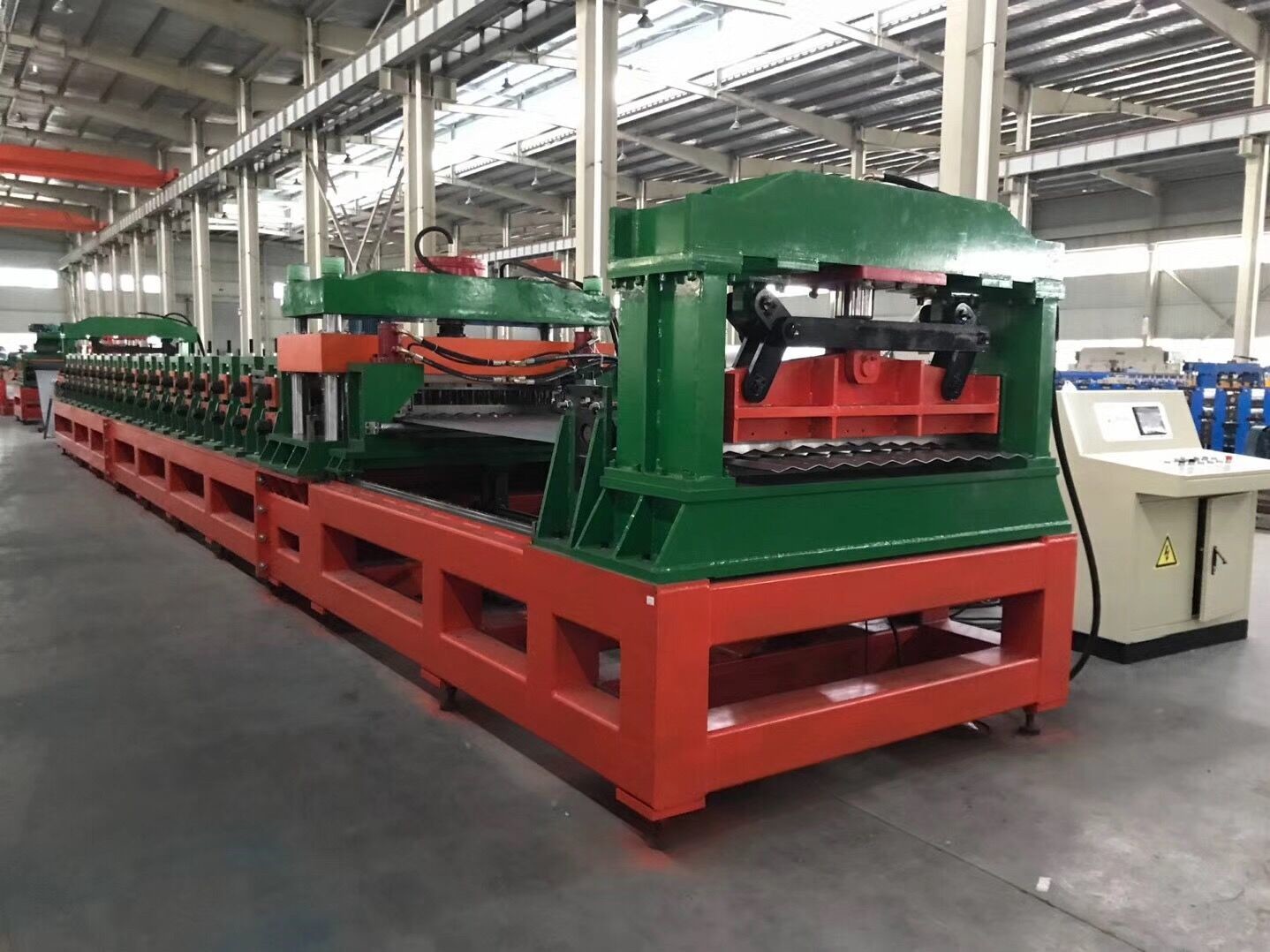

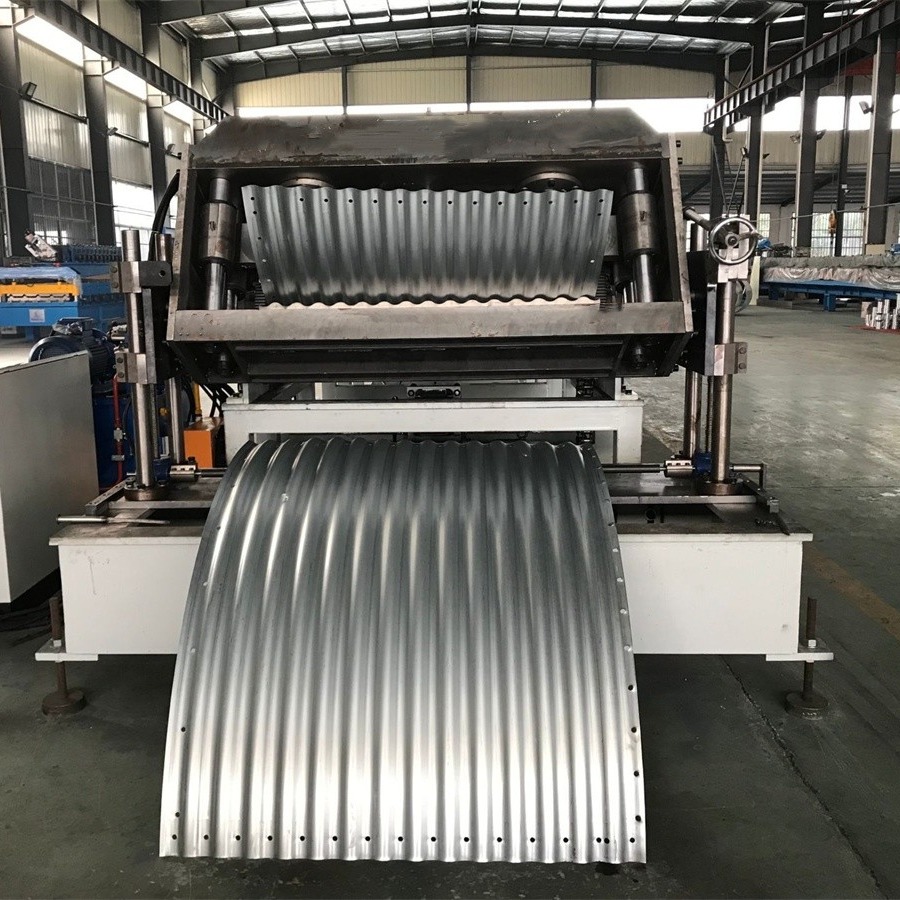

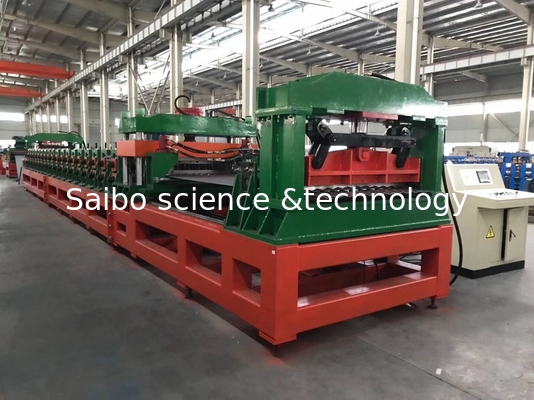

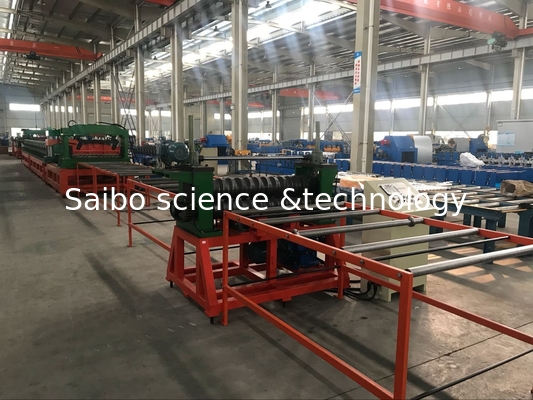

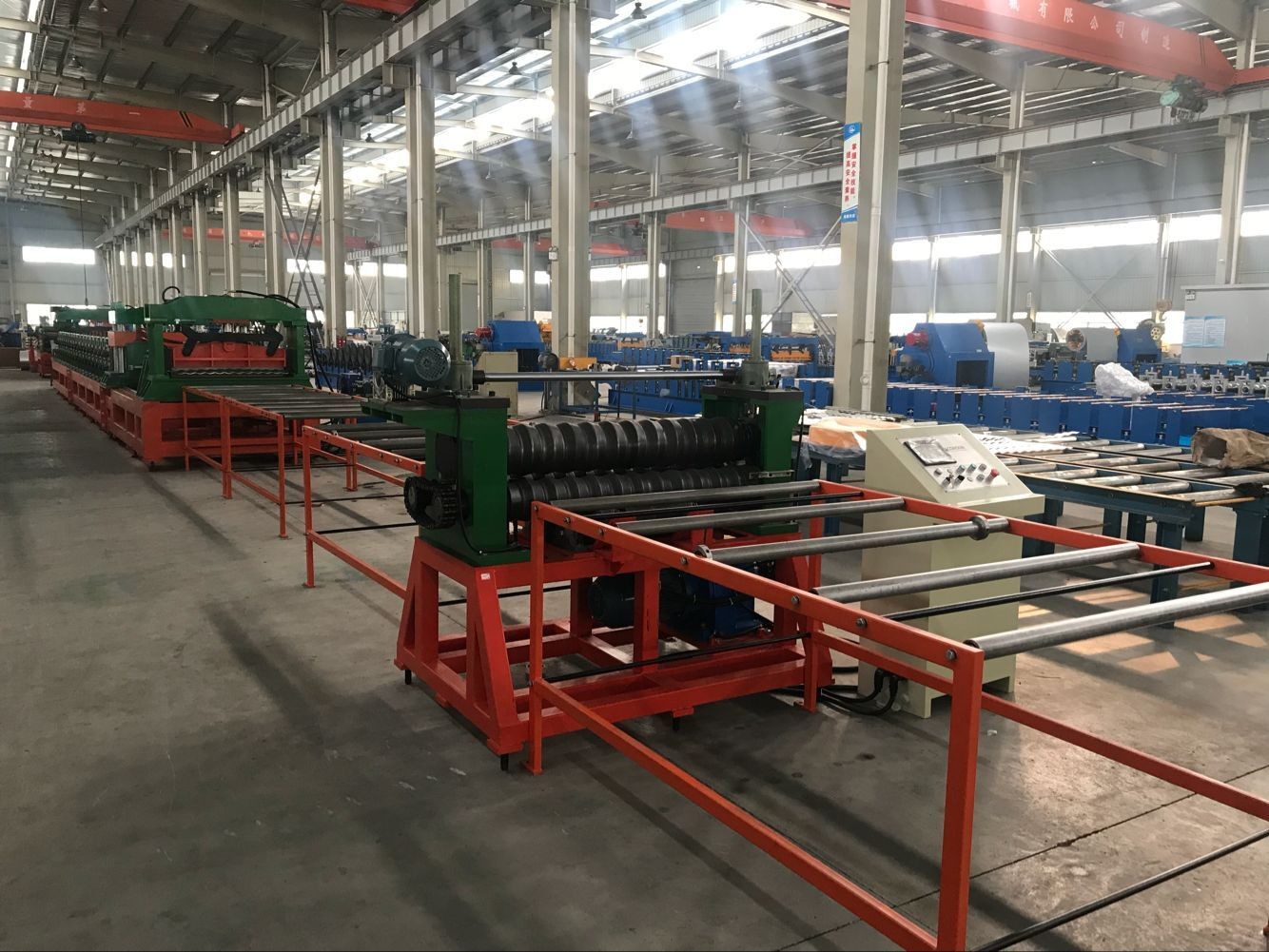

4参考に機械の写真
5保証
1: 製造欠陥による不具合に対して,出荷日から1年間保証されます.修理は無料で行われます.
2: 保証期間中でも,次の場合,修理は変更なしで行われません.
- 自然災害による損害
- 障害はユーザーエラーによる
- 機能不全は,変更により発生します
- 設置後,さらに移動または輸送により障害が発生します.
3航空券,交通費,ホテル保証期間中,製造者の技術者が購入者の工場に機械の保守のために派遣されなければならなければ,.
6FQA
1) Q:あなたは製造者ですか?それとも取引会社ですか?
A: 私たちはメーカーであり,貿易会社です.
2) Q: 海外での設置と訓練をしていますか?
A: 海外の機械の設置と作業員の訓練はオプションです.
Q: 販売後サポートはどうですか?
A: 我々は,技術的なサポートを線上だけでなく,海外のサービスで,熟練した技術者提供します.
4) Q: あなたの工場は品質管理に関してどのようにしていますか?
A: 品質管理に関して寛容性はない. 品質管理はISO9001に準拠している. すべての機械は出荷のために梱包される前に実行テストを通過する必要があります.
5) 機材を運ぶ前に テストに貼って 運ぶことをどうして信用できるの?
A: 1) テストビデオを記録します.
2) 我々は,あなたが私たちを訪問して,私たちの工場で自分自身でマシンをテスト歓迎します.
6) Q: あなたは,この屋根パネルロール形成マシンを在庫ですか?
A: いや,機械は注文で作られています.
6設置と訓練
a.もし購入者が私たちの工場を訪問し,マシンをチェックする場合は,私たちはどのようにインストールし,マシンを使用することを教え,またあなたの労働者/技術者を面対面に訓練します.
b. 訪問せずに,私たちはあなたがインストールし,動作を教えるためにユーザーマニュアルとビデオを送信します.
C.もし購入者が私たちの技術者があなたの地元の工場に行く必要がある場合, テーブルと宿泊と他の必要なものを整理してください.
